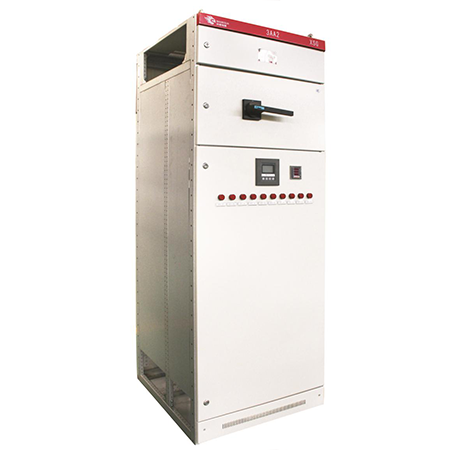

1、低壓無功動態補償裝置是一種典型的柔******流輸電裝置，該裝置可根據系統實際無功需求和電容器組分組方式，采用瞬時無功理論，小波分析，動態測量計算、組合預判并合理動作，采用大功率晶閘管反并聯組成的交流無觸點開關或復合開關，對多級電容器組的快速過零投切，能夠?qū)崿F(xiàn)無觸點、無涌流、無過渡投切，快速改變其無功出力，為電力系統提供動態無功功率；
2、低壓無功動態補償裝置廣泛應用于機械制造、冶金、礦山、煤炭化工、自來水、建材、港口、電氣化鐵路等需要無功補償?shù)挠脩粲绕溥m用于快速?zèng)_擊性負荷或三相不平衡需要進行分相補償?shù)膱?chǎng)所，能有效降低無功損耗，提高功率因數，增加線路輸電能力，調節系統電壓，平衡三相負荷，改善電能質量，抑制波動沖擊負荷運行時引起的母線電壓變化，有利于暫態電壓恢復，提高系統電壓的穩定水平，提高用戶生產工效，提高產品質量。
結構特點：
1、本系列產品可采用機電開關、復合開關和半導體開關（可控硅）作為電容投切裝置，它投切進無火花、無噪音、無流通、無過電壓、簡單、可靠。同時創造了多組快速投切的條件。電容不必放電可快速投切，對電網部產生污染，尤其是使用壽命長，可長時間維護；
2、有源式超前觸發控制，使每次投入時初始角最小，從而涌流也降到了最低限度，這個對交流開關行中溫升起決定作用。本品散熱器不加風扇降溫在長期額定工作電流下溫升僅幾十度，這項指標大大優于國內其他同類產品。由于這種特殊觸發方式，當主電路出現故障時，不會因交流開關短時多次通斷損壞，電容器上電壓波形也最接近正統波，不會對電源造成污染；
3、平均動態響應時間TR≤10s，產品多組投切時組間隔s20ms。完全滿足了沖擊負荷的要求；
4、采用XSBy專用調諧濾波電抗器和電容器串聯構成措振系統，濾波裝置在基波頻率時產生容性無功功率。為某次措波頻率人為制造一條低阻抗的通路濾波器，濾出系統諧波，分流大部分諧波電流，從而減小注入電力系統的諧波電波，減少系統的電壓畸變，使用戶注入公共連接點的諧波電流、諧波電壓達到國家電能質量標準。
